2022.11.05 Web制作

AWS 仮想ネットワーク（VPC）の設定概要



今回より何回かにわけ、AWSでWebサーバーを構築していきたいと思います。

今回は、VPC（Virtual Private Cloud）の設定を行うための事前準備のメモです。VPCとは、AWSで仮想ネットワークを構築するサービスです。

サーバー構築時に考慮しておく5つのポイント

  • 可用性
    • サービスを継続的に利用することができるか？
    • 稼働率、目標復旧時間、災害対策
  • 性能・拡張性
    • システムの性能が十分で、将来的においても拡張子やすいか？
    • 性能目標、拡張性
  • 運用・保守性
    • 運用と保守がしやすいか？
    • 運用時間、バックアップ、運用監視、メンテナンス
  • セキュリティ
    • 情報が安全に守られているか？
    • 資産の公開範囲、ガイドライン、情報漏洩対策
  • 移行性
    • 現行システムを他のシステムに移行しやすくなっているか？
    • 移行方式の規定、設備・データ、移行スケジュール

リージョンとアベイラビリティゾーン

リージョンとは、AWSの各サービスが提供されている地域のことで、アベイラビリティゾーンとは、リージョン内にあるデータセンターのことをいいます。

国内のサービスであれば、リージョンはユーザーが多いと想定できる「東京」を選択し、災害などによるサーバーダウンなどに備え、複数のアベイラビリティゾーンにまたがったサーバー構成を想定する必要があります。

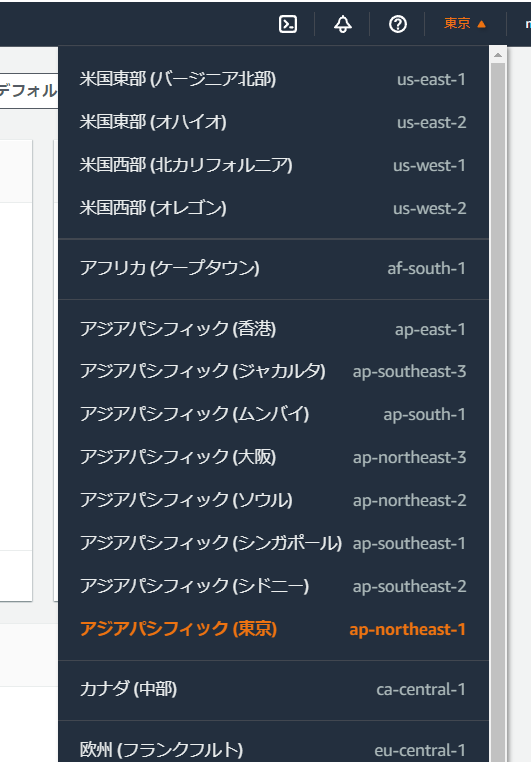

リージョンの選択方法

全ての作業を行う前に、リージョンの選択はあらかじめ行っておきましょう。

ネットワーク、サーバーなどを構築する際に、自動的にここで選択されたものが使用されます。

アベイラビリティゾーンの選択

今後、各サービスで設定の際にたびたび出てきます。現在、東京では、下記の3つのアベイラビリティゾーンが選択できます。

  • ap-northeast-1a
  • ap-northeast-1c
  • ap-northeast-1d

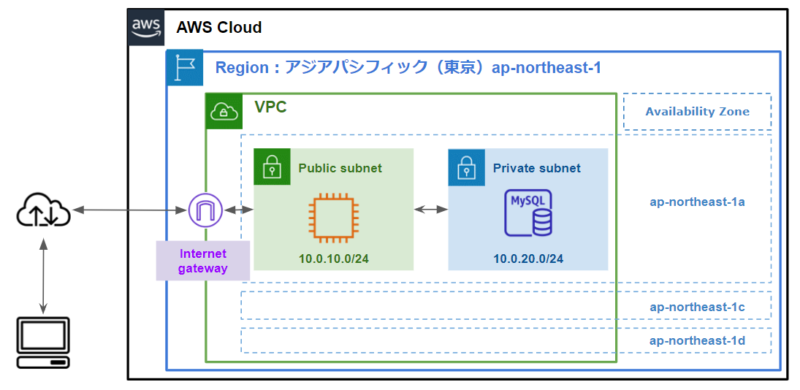

仮想ネットワークの構成例

今回作成するネットワークの構成例です。

IPアドレス

仮想ネットワークの構築の概要

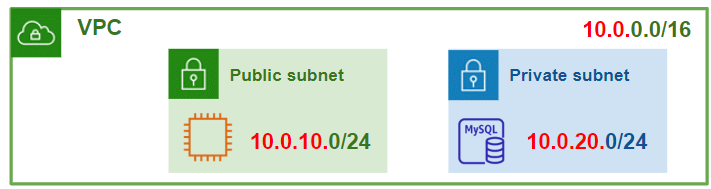

WEBサーバーとDBサーバーを置く前に、VPCサービスを使用して仮想ネットワークを構築していきます。VPC内には、サブネットを2つ構成し、それぞれにプライベートIPアドレスを設定します。

プライベートIPアドレスとは、ある一定範囲のものであれば、自由に使うことができます。ここでは下記のように設定することにします。

IPアドレスの範囲は、0.0.0.0〜255.255.255.255までで、この255を2進数で表すと、1が8個（11111111）になります。つまり、IPアドレスの本来の姿は、8桁.8桁.8桁.8桁となります。

したがって、「10.0.0.0/16」という数字は、VPCは、左から16桁まで（10.0.）が固定で、それ以降は自由に採番できるネットワークとなります。そして、そのネットワーク内のサブネット（ワーク）は、「10.0.10.0/24」と「10.0.20.0/24」と、上位8桁（10.0.）は継承し、さらに独自の「10.0」と「20.0」という数字を割り当てています。

これらは、同時に左のサブネットでは、「10.0.10.0/24」とすることで、左24桁（10.0.10.）を固定し、10.0.10.0〜10.0.10.255の256個のリソースが割り当てられることを意味しています。このリソースとは、AWSでは、WebサーバーやDBサーバーとなります。

VPCのIPアドレス空間の設定は /16〜/28の間で設定できます。この数字は、作成後は変更できないので、大きめに設定しておく方が無難です。推奨は/16です。

※数字が一つ増えるごとに、割り当てられるリソースの数は、2進数なので、半分になります。

FHWのIPアドレス

フライング・ハイ・ワークスでは、社内ネットワークに参加するには、パソコンや携帯電話にIPアドレスを設定する必要です。このIPアドレスは、192.168.1.0〜 192.168.1.255の間にあります。

また、www.flying-h.co.jp のIPアドレスは「150.60.230.155」で、弊社のインターネットに接続するための固定IPアドレスもあります。

IPアドレスには、グローバルIPアドレスとプライベートIPアドレスがあり、グローバルIPアドレスは世界で固有のアドレスで、プライベートIPアドレスは下記の範囲のIPアドレスを言います。

  1. 10.0.0.0 ～ 10.255.255.255
  2. 172.16.0.0 ～ 172.31.255.255
  3. 192.168.0.0 ～ 192.168.255.255

この範囲のIPアドレスは、グローバルIPとして、誰かに割り当てられることは絶対にありません。

上記の弊社のPCに割り当てられているIPアドレスは（3）、VPCで設定するIPアドレスは（1）の範囲に入っており、ともにプライベートIPアドレスということになります。

また、ドメインやインターネット接続のための固定IPアドレスは、どれにも含まれていないので、グローバルIPアドレスとなります。

FHWのサブネット

サブネットとは、Sub-Networkの略で、ネットワークの中にあるネットワークを意味します。

フライング・ハイ・ワークスの社内ネットワークは、インターネットの中にあるネットワークであり、サブネットワークと言えます。FHWで管理しているIPアドレスの一覧には、下記のような表記があります。

サブネットマスク： 255.255.255.0
デフォルトゲートウェイ： 192.168.1.1

これは、上記で書いた「0.0.0.0/24」と表現方法が異なりますが、同じ表現で書くならば「192.168.1.0/24」となり、192.168.1.0〜 192.168.1.255 までの256個のリソース（FHWではPCなど）を割り当てることができるという意味になります。

「0.0.0.0/24」のような表記法をCIDR（サイダー）表記といい、上記の表記法をサブネットマスク表記といいます。

これから行っていくのは、プライベートIPアドレスである「10.0.0.0/16」のネットワーク（VPC）を構築し、その中に「10.0.10.0/24」と「10.0.20.0/24」のサブネットを二つ作成し、さらにその中にリソース（AWSではEC2やRDBなど）を割り当てていくという作業になります。

まとめ

今回は、かなり基本的な話になってしまいましたが、こういった細かい理解を積み重ねていかないと、突然わからなくなってしまうことがよくあります。

次回は、実際の設定を行っていこうと思います。

次回：AWS 仮想ネットワーク（VPC）の設定

一覧：AWS サーバー立ち上げ設定まとめ
